Radiological Examination: What Does an Endocrinologist Need to Know

Authors: Тлустова Т.В.

Categories: Endocrinology

Sections: Specialist manual

print version


Summary

У статті представлений доклад лікаря-радіолога А. В. Мангова, який приймав участь у науково-практичній конференції «Сучасні досягнення клінічної ендокринології». Доповідач акцентував увагу ендокринологів на таких актуальних питаннях, як візуалізація ускладнень цукрового діабету, візуалізація нейроендокринних пухлин та пухлин гіпофіза. Від вірного вибору методу візуалізації залежить своєчасність встановлення діагнозу та лікування. . При виборі радіологічної методики необхідно знати особливості візуалізації різних органів і систем та проявів захворювання. Також у статті продемонстровані клінічні випадки, де представлені можливості різних методів візуалізації. Доповідач також розповів, що компанія «Фармак» має у своєму арсеналі препарати для проведення діагностичних обстежень із внутрішньовенним підсиленням як для КТ (Томоскан, Томогексол), так і для МРТ (Томовіст).

В статье представлен доклад врача-радиолога А. В. Мангова, который принимал участие в научно-практической конференции «Современные достижения клинической эндокринологии». Докладчик акцентировал внимание эндокринологов на таких актуальных вопросах, как визуализация осложнений сахарного диабета, визуализация нейроэндокринных опухолей и опухолей гипофиза. От правильного выбора метода визуализации зависит своевременность постановки диагноза и лечения. При выборе радиологической методики необходимо знать особенности визуализации различных органов и систем и проявлений заболевания. Также в статье продемонстрированы клинические случаи, где представлены возможности различных методов визуализации. Докладчик рассказал, что компания «Фармак» имеет в своем арсенале средства для проведения диагностических обследований с внутривенным усилением как для КТ (Томоскан, Томогексол), так и для МРТ (Томовист).

The paper presents the report of the radiologist A. Мangov, who took part in the scientific-practical conference "Recent advances in Clinical Endocrinology." The speaker focused on endocrinology such topical issues as the visualization of diabetes complications, imaging of neuroendocrine tumors and pituitary tumors. The proper choice of imaging technique depends on timely diagnosis and treatment. When choosing a radiological procedure is necessary to know the features of the visualization of various organs and systems, and manifestations of the disease. The article also demonstrated clinical cases, which shows the possibilities of different imaging techniques. The speaker said that the company "Farmak" produces drugs for diagnostic tests with intravenous enhancement for CT (Tomoskan, Tomogeksol) and MRI (Tomovist).


Keywords

візуалізація, ускладнення цукрового діабету, нейроендокринні пухлини, аденома гіпофіза.

визуализация, осложнения сахарного диабета, нейроэндокринные опухоли, аденома гипофиза.

visualization, complications of diabetes, neuroendocrine tumors, pituitary adenoma.

Статтю опубліковано на с. 51-58



26–27 травня 2016 року в передмісті Івано-Франківська відбулася науково-практична конференція «Сучасні досягнення клінічної ендокринології». У рамках цього наукового форуму розглядались актуальні питання профілактики, діагностики, лікування ендокринних захворювань та їх ускладнень. Особлива увага приділялася співпраці ендокринологів із суміжними спеціалістами. З інтерактивною доповіддю «Що необхідно знати ендокринологу при призначенні радіологічних обстежень» виступив Андрій Володимирович Мангов, лікар-радіолог, завідувач Європейського радіологічного центру, асистент кафедри променевої діагностики ХМАПО (м. Харків, Україна).

Доповідач акцентував увагу ендокринологів на такій актуальній темі, як візуалізація ускладнень цукрового діабету.
На сьогодні радіологія — ​це галузь, що стрімко розвивається й має у своєму арсеналі різні за характером та можливостями візуалізації методи. Згідно з опитуванням ендокринологів, присутніх на конференції, найчастіше у своїй рутинній практиці вони використовують ультразвукове дослідження (УЗД) (61,22 %), на другому місці (30,61 %) — ​поєднання УЗД із магнітно-резонансною томографією (МРТ), комп’ютерною томографією (КТ), рентгенографією. При виборі різних радіологічних методик для більш ефективної діагностики проявів захворювань необхідно знати особливості візуалізації різних органів і систем та проявів захворювання.

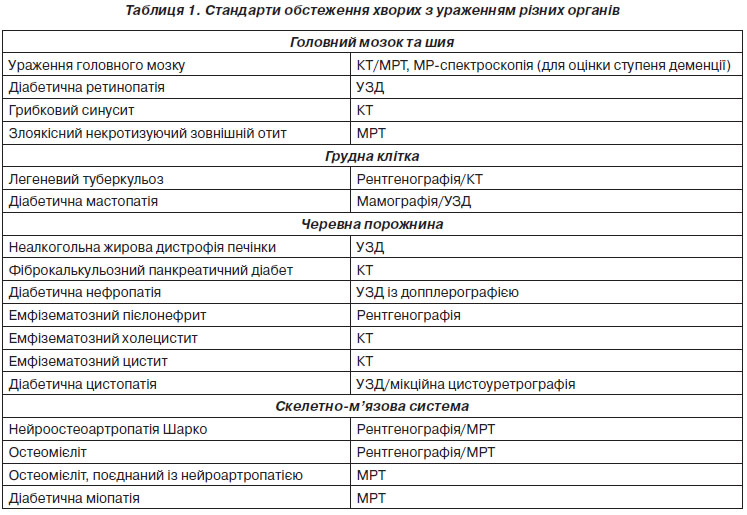

Ускладнення цукрового діабету. При необхідності дообстеження хворого з приводу ускладнень цукрового діабету на цей час існують чіткі стандарти щодо вибору методики (табл. 1).

Клінічний випадок 1

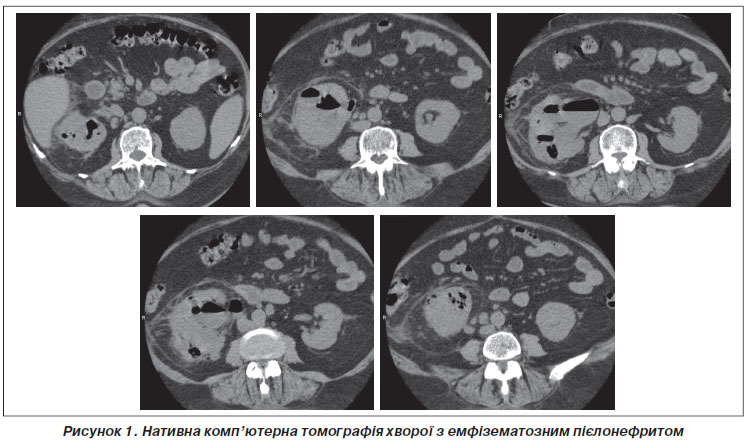

У клініку надійшла хвора, 69 років, із підвищеним рівнем креатиніну (200 мкмоль/л) на тлі цукрового діабету. У хворої є ознаки зневоднення та скарги на невеликий тягнучий біль у спині справа. При виконанні нативної КТ (рис. 1) визначено, що права нирка значно збільшена в об’ємі, навколо неї є ознаки запалення периренальної жирової клітковини, у чашково-мисковій системі візуалізується значна кількість повітря. Повітря візуалізується як у паренхімі нирки, так і частково за її межами. Таким чином, первинною є закупорка сечоводу конкрементом із подальшим запаленням у нирці на тлі приєднання вторинної інфекції. Це класичне ускладнення цукрового діабету — ​емфізематозний пієлонефрит із конкрементом в усті сечоводу.
Емфізематозний пієлонефрит — ​це тяжка інфекція, що супроводжується некрозом паренхіми нирки та газоутворенням. Найчастіше збудниками є Escherichia coli та Klebsiella pneumoniae, рідше — ​Acinetobacter, Proteus, Streptococcus та Pseudomonas. У 90 % випадків ця патологія виникає на тлі цукрового діабету. Зустрічається в основному в жінок віком від 44 до 61 року, розвивається повільно, симптоми неспецифічні, смертність досягає 30–50 %. Найбільш доцільним методом візуалізації при цій патології є КТ (рентгенографія та УЗД менш інформативні). Доповідач дав можливість лікарям висловити думку щодо тактики ведення цієї хворої. Найбільш доцільним в цій ситуації є екстрена нефростомія з антибіотикотерпією або нефректомія.

Клінічний випадок 2

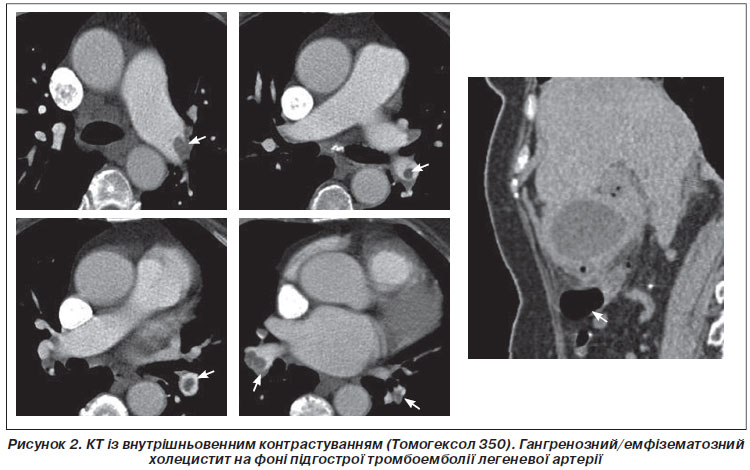

Хвора, 77 років, має надлишкову вагу (вага 130 кг), спостерігається з приводу цукрового діабету. При надходженні в кардіологічний стаціонар скаржиться на задишку. Хвора була оглянута хірургом, який зробив висновок про відсутність даних за гостру хірургічну патологію. При виконанні КТ із внутрішньовенним контрастуванням (Томогексол 350) визначена двостороння підгостра тромбоемболія легеневих артерій (рис. 2).
При ретельному обстеженні лікарем встановлено дефект стінки жовчного міхура (перфорація) із наявністю повітря в черевній порожнині та холедоху — ​у хворої гангренозний/емфізематозний холецистит на тлі підгострої тромбоемболії легеневих артерій та цукрового діабету. Ця пацієнтка потребувала хірургічного лікування. Таким чином, при наявності у хворої коморбідної патології із декомпенсацією необхідним є ретельне обстеження із застосуванням найбільш інформативних методів візуалізації для своєчасного встановлення діагнозу та проведення лікування.
При проведенні досліджень, які потребують застосування рентгеноконтрастних речовин, часто використовують йодоконтрастні препарати. Згідно з останніми рекомендаціями Європейського товариства урогенітальної радіології щодо контрастних речовин (2015), у хворих на цукровий діабет, які отримують метформін, є протипоказання та обмеження щодо застосування цих препаратів:
— при рівні клубочкової фільтрації вище від
45 мл/хв/1,73 м2 хворі можуть поєднувати прийом метформіну та виконання дослідження;
— при рівні клубочкової фільтрації від 30 до
45 мл/хв/1,73 м2 метформін відміняють за 48 годин до і на 48 годин після КТ-дослідження із контрастуванням;
— при рівні клубочкової фільтрації менше за
30 мл/хв/1,73 м2 метформін протипоказаний та необхідно уникати використання рентгеноконтрастних речовин.
Але у 2014 році у журналі «Radiology» Північноамериканського товариства радіологів опубліковане дослідження щодо застосування внутрішньовенних рентгеноконтрастних речовин та ризику розвитку ураження нирок. Було досліджено більше ніж 70 000 пацієнтів, установлено, що внутрішньовенне введення рентгеноконтрастних речовин не асоційоване з підвищеним ризиком гострого пошкодження нирок, діалізом або смертю. Ця рекомендація актуальна навіть для пацієнтів із порушеною функцією нирок та із захворюваннями, які можуть спричинювати розвиток нефротоксичності.
Стопа Шарко (нейропатична остеоартропатія) — ​це ускладнення цукрового діабету у вигляді деструктивного процесу в кістках та суглобах стопи на тлі нейросенсорного дефіциту. Може бути двостороннє ураження (у 9–75 % хворих). Зустрічається це ускладнення в 13 % пацієнтів із цукровим діабетом. Але при розвитку у хворого периферичної діабетичної нейропатії частота нейропатичної остеоартропатії зростає до 35 %.
Рентгенографія — ​це початковий метод вибору при неускладненій діабетичній остеоартропатії. Зони ураження при цьому захворюванні:
— плеснофалангові суглоби;
— передплесноплеснові суглоби (Лісфранка суглоб);
— Шопара суглоб;
— гомілковостопний суглоб;
— п’ятковий бугор.

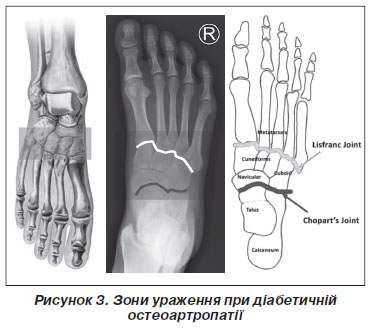

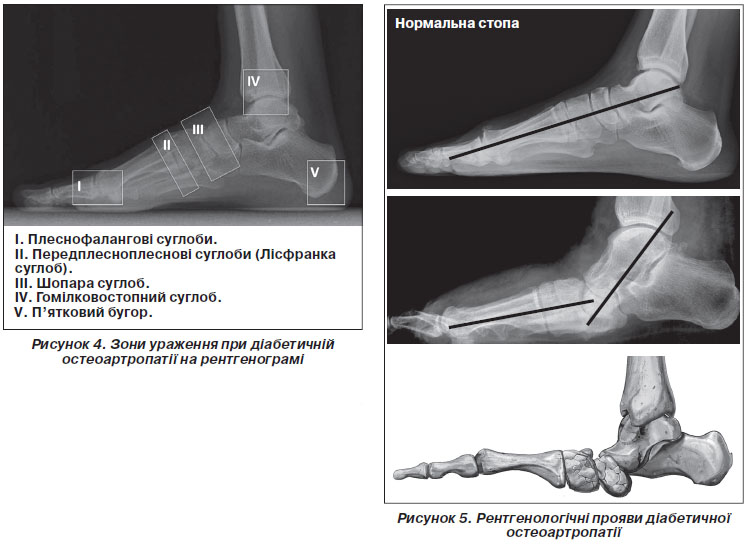

Найчастіше уражується середній відділ стопи — ​передплесноплеснові суглоби та суглоб Шопара (рис. 3, 4). Прогноз при цьому ускладненні значно погіршується при ураженні гомілковостопного суглоба та п’яткового бугра.
Початкові рентгенологічні симптоми ураження кісток та суглобів стопи дуже складно визначити, але необхідно звернути увагу:
— на порушення структури кістки — ​вона ущільнюється або її щільність зменшується (навіть до остеолізу);
— виникнення різних підвивихів та вивихів у суглобах стопи.
Необхідно звернути увагу також і на те, що виникає порушення співвідношення суглобів Лісфранка та Шопара (рис. 5), стопа різко сплощується. Для запобігання прогресуванню цього ускладнення, окрім ортопедичного взуття, необхідна ортопедична корекція за допомогою металоконструкцій.

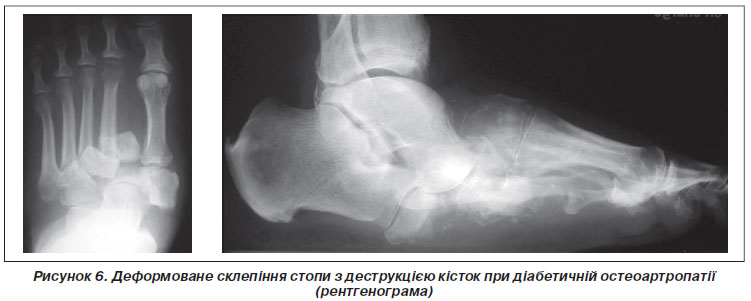

При прогресуванні наростають деструктивні зміни у стопі. У дуже тяжких випадках можна побачити повністю деформоване склепіння стопи з деструкцією його кісток (рис. 6).
Згідно з рекомендаціями Американського коледжу радіології, для проведення диференціальної діагностики стопи Шарко та остеомієліту кісток стопи найбільш доцільно поєднувати два методи — ​рентгенографію та МРТ. Рентгенографія дозволяє оцінити кісткову структуру та визначити ступінь деформації стопи, а МРТ дає можливість візуалізувати наявність остеомієліту при діабетичній остеоартропатії. МР-проявами остеомієліту на фоні діабетичної остеоартропатії є набряк кісткового мозку уражених кісток, ураження м’яких тканин (м’язів та жирової клітковини) із формуванням нориць та виразок (рис. 7).
Нейроендокринні пухлини APUD-системи. Сучасні можливості контрастно-підсиленої мультифазної комп’ютерної томографії дозволяють виявити різні нейроендокринні пухлини APUD-системи. Клітини APUD-системи — ​це гормонально-активні нейроендокринні клітини, що мають універсальну властивість поглинати попередників амінів, декарбоксилювати їх і синтезувати аміни, необхідні для побудови й функціонування регулярних пептидів, тобто вони можуть зберегти здатність секретувати поліпептидні гормони, властиві клітинам, з яких вони виникли. Більшість цих пухлин має здатність секретувати одночасно декілька гормонів, але клінічна картина визначається переважанням секреції одного гормона. Основними гастроентеропанкреатичними ендокринними пухлинами, які мають найбільше клінічне значення, є інсулінома, соматостатинома, глюкагонома, гастринома, ВІПома, карциноїд. Особливостями нейроендокринних пухлин є їх гіперваскулярність, тому найбільш інформативним методом інструментального обстеження з метою виявлення цих пухлин є контрастно-підсилена мультифазна комп’ютерна томографія.
Інсулінома — ​це нейроендокринна пухлина з острівкових клітин підшлункової залози. Клінічно прояви інсуліноми характеризуються тріадою Алана Віппла: симптоми гіпоглікемії, низький рівень глюкози у крові, зменшення симптомів при прийомі глюкози. Найбільш інформативним методом візуалізації цієї пухлини є контрастно-підсилена мультифазна комп’ютерна томографія (рис. 8).

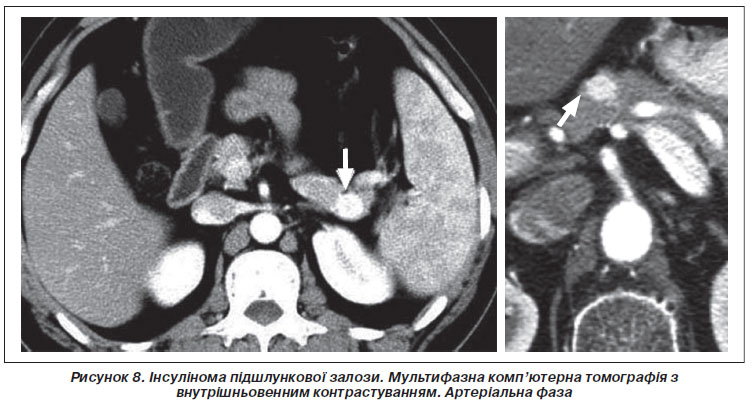

В артеріальну фазу в підшлунковій залозі візуалізується округле утворення, яке інтенсивно накопичує контрастну речовину, що одразу відрізняє його від аденокарциноми підшлункової залози (особливість цієї пухлини — ​гіповаскулярність). При неможливості візуалізації інсуліноми на КТ можна використовувати дифузно-зважену МРТ (рис. 9).

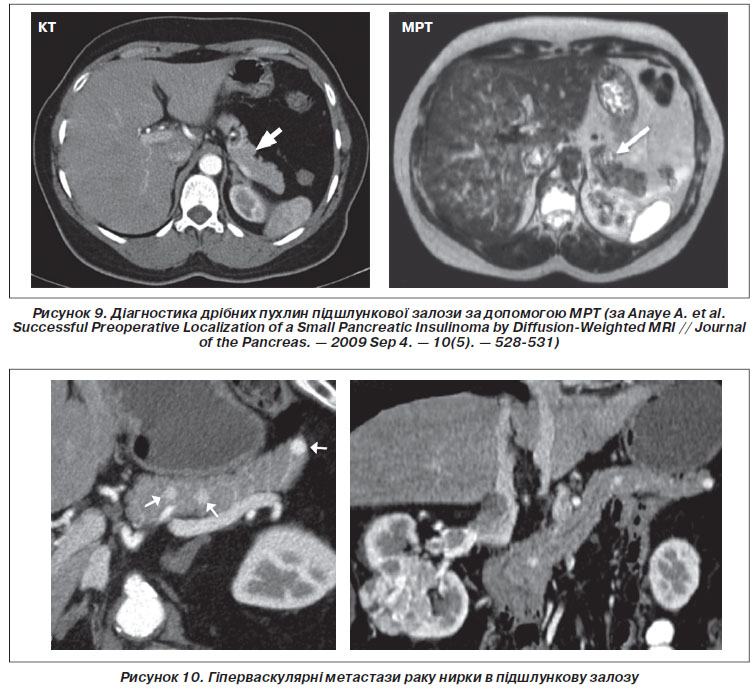

Але не завжди гіперваскулярність виявлених утворень свідчить про пухлину APUD-системи. Наприклад, метастази раку нирки теж є гіперваскулярними і при ураженні підшлункової залози можуть виглядати як нейроендокринні пухлини (рис. 10).
Пухлини гіпофіза — ​група доброякісних, рідше — ​злоякісних новоутворень передньої (аденогіпофіз) або задньої частки (нейрогіпофіз) залози. Переважну більшість пухлин гіпофіза становлять аденоми, які поділяються на кілька видів залежно від розмірів і гормональної активності. Симптоми пухлини гіпофіза — ​це поєднання ознак об’ємного внутрішньомозкового процесу (компресія сусідніх відділів головного мозку) і гормональних порушень.

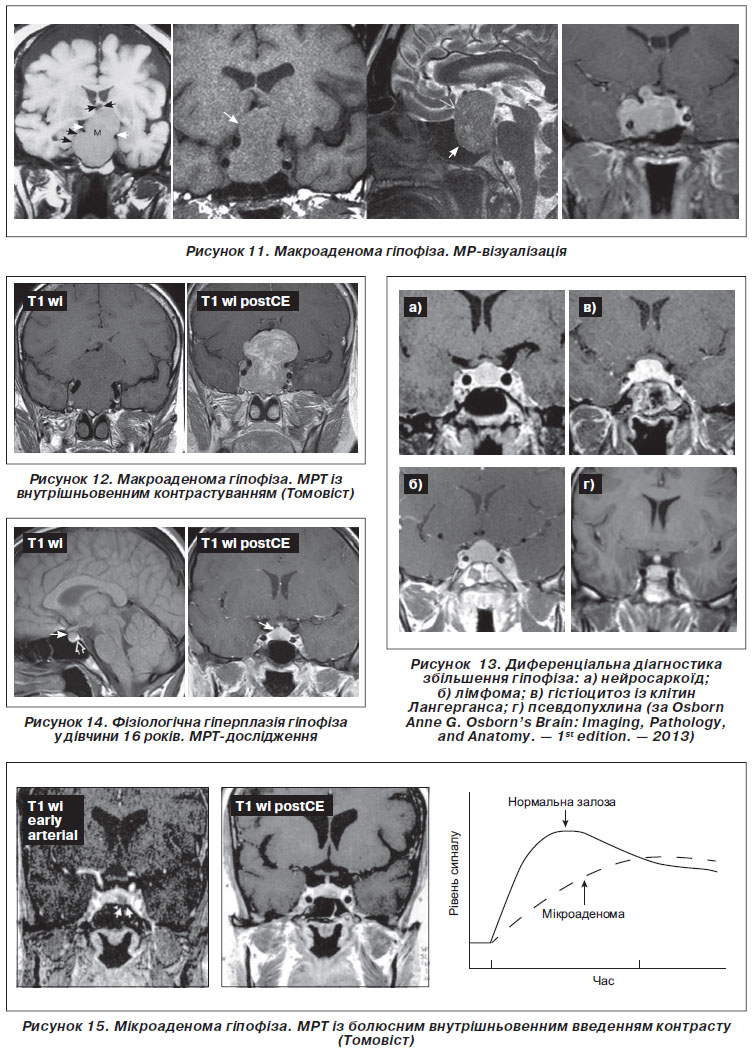

Залежно від розміру новоутворення виділяють мікроаденоми (максимальний діаметр менше від 10 мм) і макроаденоми (максимальний діаметр більше ніж 10 мм) гіпофіза. Макроаденоми гіпофіза — ​це частіше пролактиноми (30–40 % від усіх аденом гіпофіза). Діагностика цих утворень здійснюється за допомогою МРТ головного мозку із внутрішньовенним контрастуванням (рис. 11, 12):
— утворення на місці гіпофіза ідентичне за видом сигналу до сірої речовини головного мозку;
— може реєструватись кіста за рахунок крововиливу в аденому;
— утворення має форму вісімки або сніговика;
— утворення має велике гетерогенне підсилення, тобто сигнал різко підсилюється після введення контрастної речовини;
— характерна інвазія утворення кавернозного синуса.
Аденоми гіпофіза за місцем розташування поділяються:
— на ендоселярні (у межах турецького сідла);
— супраселярні;
— параселярні (проростають у кавернозні синуси);
— інфраселярні;
— ретроселярні.
Необхідно пам’ятати, що макроаденома гіпофіза може мати інвазивний характер росту з проростанням у кавернозні синуси.
Найчастіше гіпофіз збільшується в разі його гіперплазії або розвитку мікро- або макроаденоми. При невеликих розмірах та інфільтративному рості необхідно проводити диференціальну діагностику з нейросаркоїдом, гістіоцитозом Лангерганса, лімфоцитарним гіпофізитом (рис. 13). При великих розмірах гіпофіза доцільно виключити метастази, менінгіому, лімфому, псевдопухлину. У пубертатному віці може спостерігатися фізіологічна гіперплазія гіпофіза (рис. 14).
При невеликому збільшенні гіпофіза проведення диференціальної діагностики тільки за клінічними та радіологічними даними складне, тому в деяких випадках для встановлення діагнозу необхідно проводити нейрохірургічну ендоскопічну біопсію гіпофіза.
Труднощі виникають і при мікроаденомі гіпофіза, коли є клінічні прояви, а розмір утворення менше від 10 мм. У таких випадках необхідна динамічна МРТ головного мозку із внутрішньовенним контрастуванням (Томовіст). В артеріальну фазу пухлина дещо «запізнюється» із накопиченням контрасту (рис. 15). Таким чином, навіть при незначному збільшенні гіпофіза необхідно обов’язково проводити МРТ із контрастуванням для виявлення мікроаденом та зон некрозу або інфільтрації при гіпофізитах.
На сьогодні компанія «Фармак» має у своєму арсеналі препарати для проведення діагностичних обстежень із внутрішньовенним підсиленням як для КТ (Томоскан, Томогексол), так і для МРТ (Томовіст). Співпраця радіологів, ендокринологів, нейрохірургів, неврологів дозволить впровадити мульдисциплінарний підхід до ведення хворого.
