Архив офтальмологии Украины Том 7, №3, 2019

Вернуться к номеру

Клінічний випадок ендоваскулярного виключення дурального каротидно-кавернозного співустя трансвенозним трансорбітальним доступом

Авторы: Петренко О.В.(1), Єгорова К.С.(2), Луговський А.Г.(2), Орлов М.Ю.(2), Чепурний Ю.В.(3), Яроцький Ю.Р.(2)
(1) — Національна медична академія післядипломної освіти імені П.Л. Шупика МОЗ України, м. Київ, Україна
(2) — ДУ «Інститут нейрохірургії імені А.П. Ромоданова НАМН України», м. Київ, Україна
(3) — Національний медичний університет імені О.О. Богомольця, м. Київ, Україна

Рубрики: Офтальмология

Разделы: Справочник специалиста

Версия для печати


Резюме

Наведено клінічний випадок ендоваскулярного виключення дурального каротидно-кавернозного співустя (ККС) трансвенозним трансорбітальним доступом. ККС — складна патологія судин головного мозку, при якій відбувається формування аномального шунтування артеріальної крові в кавернозний синус. Підвищення тиску в венозному синусі до рівня, що перевищує венозний тиск та досягає артеріального тиску, призводить до застійних явищ у структурах, від яких відтікає венозна кров у кавернозний синус у нормі. Перший симптом захворювання — пульсуючий шум у скроневій ділянці, спостерігається у більшості хворих із ККС. Незалежно від джерела кровопостачання ККС офтальмологічна симптоматика представлена ознаками порушення венозного відтоку від ока й орбіти. У клінічному перебігу захворювання переважає офтальмологічна симптоматика: екзофтальм, застійна ін’єкція очного яблука, набряк повік, хемоз, окорухові порушення, офтальмогіпертензія. Прогноз спонтанного перебігу захворювання при ККС несприятливий. Одужання відбувається в 5–10 % випадків, летальність до 15 % від внутрішньочерепної кровотечі, 50–60 % хворих інвалідизовані внаслідок втрати зору і психічних порушень. Основним методом лікування хворих із ККС є ендоваскулярне виключення співустя за допомогою різних методів: балон-катетерів, спіралей, використання рідких тромбуючих речовин. Венозний підхід проводять через внутрішню яремну вену та нижній кам’янистий синус (НКС). У випадку тромбованого НКС катетеризація через нього не завжди можлива. У зв’язку з цим виконання прямої хірургічної пункції верхньої очної вени може бути методом вибору. Наведений клінічний випадок демонструє роз’єднання співустя шляхом імплантації спіралей трансвенозним трансорбітальним доступом через верхню очну вену при неможливості виконання традиційного ендоваскулярного трансвенозного підходу через внутрішню яремну вену та НКС. При проведенні контрольної церебральної ангіографії, через 3 місяці, ознак патологічного кровотоку в ділянці кавернозного синуса не виявлено. Клінічний випадок свідчить про важливість ранньої діагностики для своєчасного виключення співустя з кровотоку з метою збереження функції зору. Застосування трансвенозного доступу через верхню очну вену виконано вперше в Україні.

Представлен клинический случай эндоваскулярного выключения дурального каротидно-кавернозного соустья (ККС) трансвенозным трансорбитальным доступом. ККС — сложная патология сосудов головного мозга, при которой происходит формирование аномального шунтирования артериальной крови в кавернозный синус. Повышение давления в венозном синусе до уровня, который превышает венозное давление и достигает артериального давления, приводит к застойным явлениям в структурах, от которых оттекает венозная кровь в кавернозный синус в норме. Первый симптом заболевания — пульсирующий шум в височной области, наблюдается у большинства больных с ККС. Независимо от источника кровоснабжения ККС офтальмологическая симптоматика представлена признаками нарушения венозного оттока от глаза и орбиты. В клинической картине заболевания преобладает офтальмологическая симптоматика: экзофтальм, застойная инъекция глазного яблока, отек век, хемоз, глазодвигательные нарушения, офтальмогипертензия. Прогноз спонтанного течения заболевания при ККС неблагоприятен. Выздоровление происходит в 5–10 % случаев, летальность до 15 % от внутричерепного кровотечения, 50–60 % больных инвалидизированы вследствие потери зрения и психических нарушений. Основным методом лечения больных с ККС является эндоваскулярное выключение соустья из кровотока при помощи разных методов: баллон-катетеров, спиралей, использования жидких тромбирующих веществ. Венозный подход проводят через внутреннюю яремную вену и нижний каменистый синус (НКС). В случае тромбированного НКС катетеризация не всегда возможна. В связи с этим выполнение прямой хирургической пункции верхней глазной вены может быть методом выбора. Представленный клинический случай демонстрирует разобщение соустья путем имплантации спиралей трансвенозным трансорбитальным доступом через верхнюю глазную вену при невозможности проведения традиционного эндоваскулярного трансвенозного подхода через внутреннюю яремную вену и НКС. При проведении контрольной церебральной ангиографии, через 3 месяца, признаков патологического кровотока в области кавернозного синуса не выявлено. Клинический случай свидетельствует о важности ранней диагностики для своевременного выключения соустья из кровотока с целью сохранения функции зрения. Применение трансвенозного доступа через верхнюю глазную вену выполнено впервые в Украине.

A clinical case of transvenous transorbital endovascular embolization of dural carotid cavernous fistulas (CCF) is presented. CCF is a complex pathology of cerebral vessels, with the formation of abnormal arterial blood flow into the cavernous sinus. An increase in pressure in the venous sinus to a level that exceeds venous pressure and reaches blood pressure leads to the stagnation in the structures from which venous blood flows normally. The first symptom of the disease is a pulsating noise in the temporal region observed in most patients with CCF. Ophthalmic symptoms are represented by signs of impaired venous outflow from the eye and orbit regardless of the source of blood supply to the CCF. In the clinical course of disease, the following ophthalmic symptoms prevail: exophthalmos, injection of the eye, eyelid edema, chemosis, oculomotor disorders, increased intraocular pressure. The prognosis of the spontaneous course of the disease with CCF is unfavo­rable. Recovery occurs in 5–10 % of cases, mortality makes up to 15 % of intracranial bleedings, 50–60 % of patients are disabled due to vision loss and mental disorders. The main method of treatment is the endovascular embolization of CCF using various methods: balloon catheters, coils, clotting liquid compositions. The transvenous access is performed through the internal jugular vein and the inferior petrosal sinus. Catheterization is not possible with inferior petrosal sinus thrombosis. The method of choice may be direct surgical puncture of the superior ophthalmic vein. The presented clinical case demonstrates embolization of the fistula by implantation of coils using transvenous transorbital access through the superior ophthalmic vein, when the traditional endovascular transvenous access cannot be administered — through the internal jugular vein and inferior petrosal sinus. Three month follow-up demonstrated normal blood flow in the cavernous sinus. The clinical case shows the importance of early diagnosis for the timely embolization of the fistula from the bloodstream in order to maintain vision function. Transvenous access through the superior ophthalmic vein for the first time was used in Ukraine.


Ключевые слова

каротидно-кавернозне співустя; трансорбітальний доступ; ендоваскулярне лікування

каротидно-кавернозное соустье; транс­орбитальный доступ; эндоваскулярное лечение

carotid cavernous fistula; transorbital access; endovascular treatment

Вступ

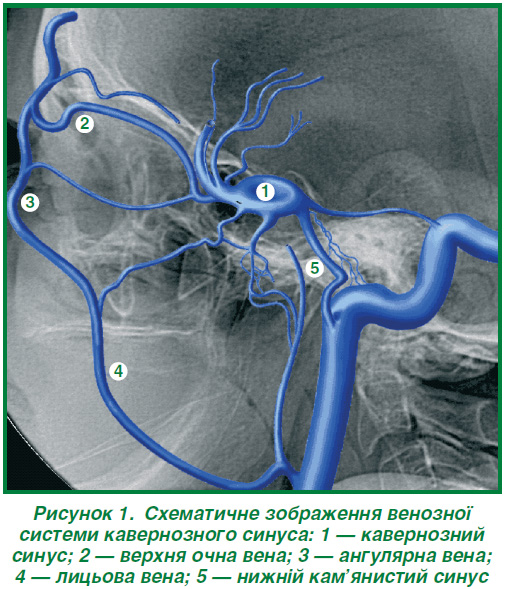

Каротидно-кавернозне співустя (ККС) — складна патологія судин головного мозку, при якій відбувається формування аномального шунтування артеріальної крові в кавернозний синус (рис. 1). Підвищення тиску в венозному синусі до рівня, що перевищує венозний тиск та досягає артеріального тиску, призводить до застійних явищ у структурах, від яких відтікає венозна кров у кавернозний синус у нормі.

Розрізняють прямі ККС, при яких шунтування артеріальної крові відбувається через дефект у стінці кавернозного сегмента внутрішньої сонної артерії (ВСА), та непрямі, або дуральні ККС, що кровопостачаються з менінгеальних гілок ВСА та зовнішньої сонної артерії.

Незалежно від джерела кровопостачання ККС офтальмологічна симптоматика представлена ознаками порушення венозного відтоку від ока й орбіти. За етіологією розрізняють травматичні ККС (до 90 % спостережень) — наслідок черепно-мозкової травми та спонтанні (10 %) — при системній судинній патології (гіпертензивна хвороба, атеросклероз, цукровий діабет) [1, 2].

Перший симптом захворювання — пульсуючий шум у голові, який вислуховується у скроневій ділянці, спостерігається у більшості хворих з прямими ККС та у 1/3 хворих із дуральними ККС. Нейроофтальмологічні симптоми відіграють головну роль у клінічній картині захворювання. У хворих спостерігається екзофтальм, який може досягати 14 мм та більше, часто має пульсуючий характер. При добре розвинених міжкавернозних анастомозах екзофтальм і застійні явища можуть мати двобічний характер. Екзофтальм супроводжується застійною ін’єкцією кон’юнктивальних судин, набряком повік і слизової оболонки очного яблука. При тривалому існуванні співустя розвивається варикозне розширення підшкірних вен повік, лобної ділянки.

ККС часто супроводжується окоруховими порушеннями, патогенез яких пов’язаний із впливом на III, IV, VI черепні нерви в кавернозній частині, та набряком окорухових м’язів за рахунок набряку тканин очної ямки. Ураження I гілки трійчастого нерва та частковий лагофтальм при вираженому екзофтальмі призводять до нейротрофічного кератиту, що супроводжується помутнінням рогівки та зниженням зорових функцій [3, 4].

Порушення фізіологічного кровообігу в оці й очній ямці, що викликане функціонуючим ККС, супроводжується офтальмоскопічними змінами. У хворих спостерігається розширення, повнокров’я, звивистість вен сітківки. Виникнення застійних дисків зорових нервів пов’язане з більш вираженим утрудненням відтоку від очного яблука та спостерігається рідше.

Для диференційної діагностики з ендокринною орбітопатією та краніоорбітальним новоутворенням проводять нейровізуалізуючі дослідження (магнітно-резонансна томографія (МРТ), комп’ютерна томографія). Заключна верифікація діагнозу проводиться за даними селективної церебральної ангіографії. Ангіографічна картина подана контрастуванням кавернозного синуса та шляхів відтоку від нього в ранній артеріальній фазі ангіографії, при введенні контрастної речовини в сонну артерію.

Прогноз спонтанного перебігу захворювання при ККС несприятливий. Одужання відбувається в 5–10 % випадків, летальність до 15 % від внутрішньочерепної кровотечі, 50–60 % хворих інвалідизовані внаслідок втрати зору та психічних порушень [1].

Основним методом лікування хворих з ККС є ендоваскулярне виключення співустя за допомогою різних методів: балон-катетерів, спіралей, використання рідких тромбуючих речовин [5–7].

Технічно ендоваскулярний підхід може бути виконаний трансартеріально або трансвенозно. Зазвичай венозний підхід проводять через внутрішню яремну вену та нижній кам’янистий синус (НКС). У випадку тромбованого НКС катетеризація через нього не завжди можлива. У зв’язку з цим виконання прямої хірургічної пункції верхньої очної вени може бути методом вибору.

У вітчизняній літературі даних стосовно використання трансорбітального доступу ми не знайшли.

Клінічний випадок

Хворий М., 59 років, звернувся у відділення нейрохірургічної патології судин голови та шиї зі скаргами на випинання, почервоніння лівого ока, сльозотечу, двоїння предметів перед очима, погіршення зору, періодичний шум у лівому вусі.

Із анамнезу відомо, що почервоніння турбує протягом року, поступово приєдналися вищезазначені скарги. Лікувався деякий час у офтальмологів за місцем проживання з діагнозом «кон’юнктивіт». Екзофтальм прогресував, почало турбувати двоїння, погіршення зору. Для дообстеження направлений до невропатолога, який призначив МРТ головного мозку. За даними МРТ головного мозку діагностовано ККС: на рівні сифона ВСА визначається слабкий артеріальний кровотік у кавернозному синусі.

При офтальмологічному огляді: гострота зору правого ока — 1,0; лівого — 0,6 н/к. Тонометрія: ОD = 20, ОS = 26. Ліве око — прямий помірний екзофтальм (екзофтальмометрія ОD = 14, ОS = 21), репозиція відсутня, застійна кон’юнктивальна ін’єкція, обмеження рухів очного яблука догори, донизу, досередини, назовні (рис. 2). Офтальмоскопічно cправа без змін, зліва — венозне повнокрів’я сітківки. При проведенні селективної ангіографії визначається артеріовенозне співустя в ділянці кавернозного синуса зліва з множинним кровопостачанням як з гілок зовнішньої, так і внутрішньої сонних артерій з обох боків (рис. 3, 4).

При проведенні трансвенозного трансфеморального доступу виявлено значне стенозування ангулярної вени, що унеможливило проходження в верхню очну вену та виключення ККС. Другим етапом проведено трансвенозний трансорбітальний доступ через верхню очну вену та роз’єднання співустя шляхом імплантації спіралей.

У післяопераційному періоді відмічається зменшення застійної кон’юнктивальної ін’єкції очного яблука, зменшення екзофтальму, відновлення зорових функцій, покращення рухів очного яблука. Хворий виписаний за місцем проживання з рекомендаціями контрольного обстеження через 3 місяці.

Як додаткове джерело вітамінів, амінокислот, природних біологічно активних речовин для створення оптимальних умов функціонування органа зору пацієн–ту був призначений комплекс Око-Хелс по 1 капсулі 2 рази на день упродовж 3 місяців. Препарат містить ретинол, бета-каротин, вітаміни Е, С, ліпоєву кислоту, екстракт чорниці, очанки, лікопену, лютеїну та зеаксантину, гліцин, таурин, цистеїн, кверцетин. Ці складові сприяють зміцненню стінок капілярів, нормалізації гостроти зору, запобіганню дегенеративних змін у сітківці.

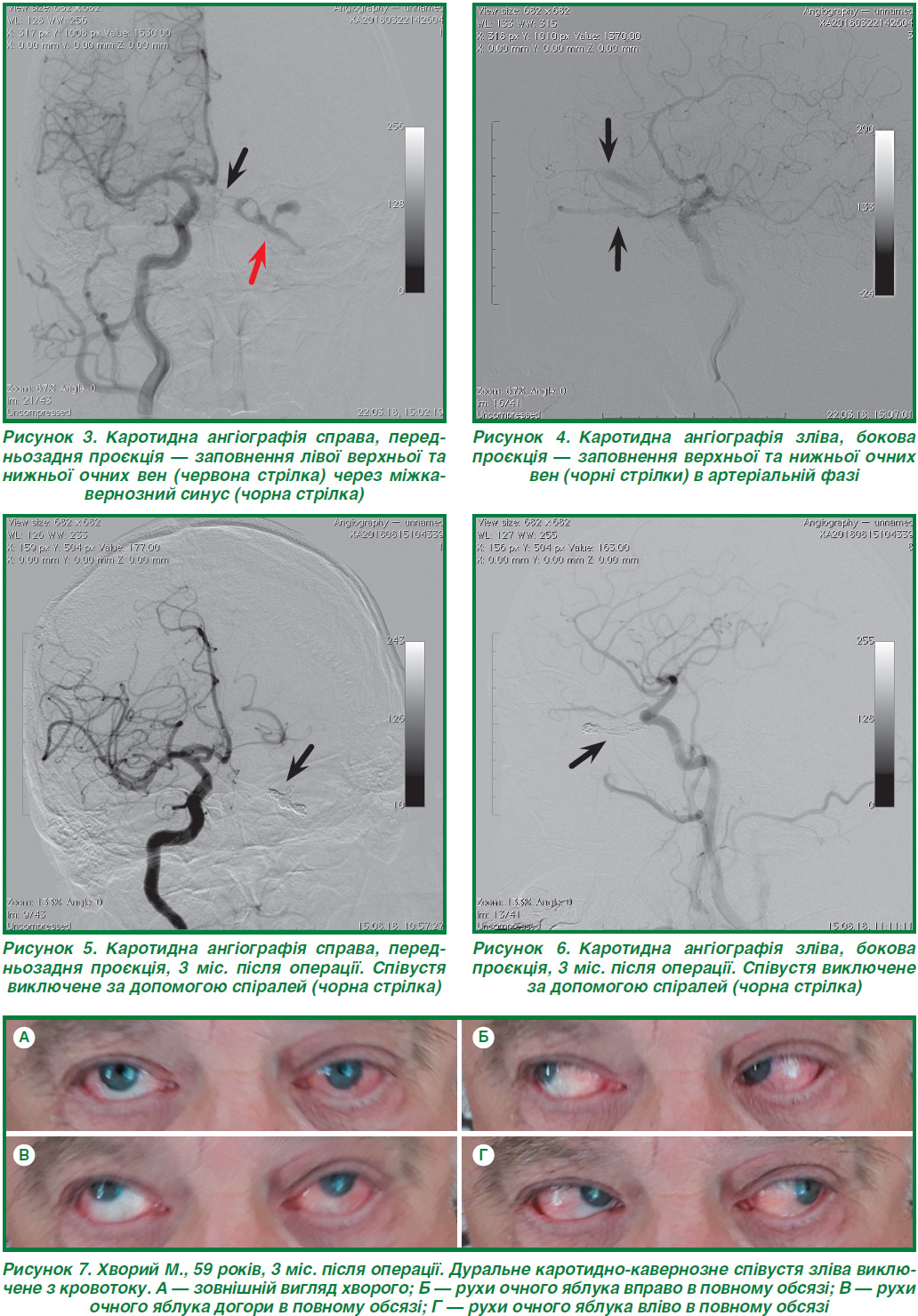

Через 3 місяці при виконанні контрольної ангіографії ознак патологічного кровотоку в ділянці кавернозного синуса не виявлено (рис. 5, 6). Офтальмологічний статус. Гострота зору правого ока — 1,0; лівого — 1,0. Тонометрія: ОD = 20, ОS = 21. Рухи очних яблук в повному обсязі (рис. 7). На очному дні ангіопатія сітківки.

Висновки

Клінічний випадок демонструє важливість ранньої діагностики для своєчасного виключення співустя з кровотоку з метою збереження функції зору. Застосування трансвенозного доступу через верхню очну вену виконано вперше в Україні.

Конфлікт інтересів. Автори заявляють про відсутність конфлікту інтересів та власної фінансової зацікавленості при підготовці даної статті.


Список литературы

1. Щеглов Д.В., Загородний В.Н. Эндоваскулярное лечение каротидно-кавернозных соустьев (собственный опыт). Ендоваскулярна нейрорентгенохірургія. 2013. № 2(4). С. 55-60.

2. Wang W., Li Y.D., Li M.Het alEndovascular treatment of post-traumatic direct carotid-cavernous fistulas: A single-center experience. J. Clin. Neurosci. 2011. № 18(1). Р. 24-28. DOI: 10.1016/j.jocn.2010.06.008.

3. Жданова В.М., Задояний Л.В., Цімейко О.А., Луговський А.Г. Окорухові порушення у хворих з каротидно-кавернозним співустям та їх відновне лікування після операції. Український нейрохірургічний журнал. 2003. № 1. С. 39-43.

4. Wu H.C., Ro L.S., Chen C.Jet alIsolated ocular motor nerve palsy in dural carotid-cavernous sinus fistula. Eur. J. Neurol. 2006. № 13(11). Р. 1221-1225. DOI: 10.1111/j.1468-1331.2006.01478.x.

5. Gemmete J.J., Chaudhary N., Pandey A., Ansari S. Treatment of carotid cavernous fistulas. Curr. Treat. Options Neurol. 2010. № 12(1). Р. 43-53. DOI: 10.1007/s11940-009-0051-3.

6. Yoshida K., Melake M., Oishi H., Yamamoto M., Arai H. Transvenous embolization of dural carotid cavernous fistulas: a series of 44 consecutive patients. Am. J. Neuroradiol. 2010. № 31(4). Р. 651-655. DOI: 10.3174/ajnr.A1882.

7. Pashapour A., Mohammadian R., Salehpour F. et al. Long-Term Endovascular Treatment Outcome of 46 Patients with Cavernous Sinus Dural Arteriovenous Fistulas Presenting with Ophthalmic Symptoms. A Non-Controlled Trial with Clinical and Angiographic Follow-up. Neuroradiol. J. 2014. № 27(4). Р. 461-470. DOI: 10.15274/NRJ-2014-10079.
