Інформація призначена тільки для фахівців сфери охорони здоров'я, осіб,
які мають вищу або середню спеціальну медичну освіту.


Підтвердіть, що Ви є фахівцем у сфері охорони здоров'я.

"Тrauma" Том 12, №2, 2011

Back to issue

Ультраструктура кісткового мінералу в білих статевозрілих щурів після впливу різних режимів хронічної гіпертермії й обґрунтування можливості корекції виявлених змін

Authors: Лузін В.І., Смоленчук С.М. Кафедра анатомії людини Луганського державного медичного університету

Categories: Traumatology and orthopedics

print version


Summary

В експерименті на 270 білих статевозрілих щурах встановлено, що дія хронічної гіпертермії (ХГ) середнього й екстремального режимів супроводжується дестабілізацією кристалографічних параметрів та збільшенням ступеня аморфності кісткового мінералу. Поєднання ХГ з фізичним навантаженням погіршує виявлені відхилення. Застосування інозину як коректора в дозуванні 20 мг/кг щодоби згладжує негативний вплив умов ХГ на ультраструктуру кісткового мінералу.


Keywords

Ультраструктура, кістковий мінерал, хронічна гіпертермія, щури.

Вплив на організм несприятливих чинників виробничого середовища є актуальним питанням сучасної медицини, особливо в такому індустріально розвиненому регіоні, як Донбас. Підвищена температура навколишнього середовища й важка фізична праця — невід’ємна частина трудової діяльності робочих глибоких вугільних шахт, металургійних комбінатів, деяких сільськогосподарських підприємств, моряків [1, 2]. Проте хронічна гіпертермія (ХГ) загального або місцевого характеру застосовується в лікуванні ряду хронічних, запальних, комплексному лікуванні онкологічних захворювань [8]. Немає єдиної точки зору щодо режиму та тривалості температурної дії, що викликає необоротні патологічні зміни в органах і тканинах, щодо того, які є можливості з запобігання цим змінам, що й обумовлює актуальність нашої роботи.

Кісткова система постійно взаємодіє з внутрішнім середовищем організму. Проведені нами дослідження показали, що після впливу різних режимів ХГ спостерігається уповільнення росту кісток, зниження їх міцності і дисбаланс хімічного складу [3, 4, 11]. Для уточнення механізмів виявлених порушень і обґрунтування можливості їх корекції слід прослідкувати зміни, що виникають в ультраструктурі кісткового мінералу.

Метою дослідження стало вивчення в експерименті ультраструктури кісткового мінералу в білих статевозрілих щурів після впливу різних режимів ХГ, а також обґрунтування можливості корекції виявлених змін. Робота є фрагментом НДР ЛДМУ «Вплив хронічної гіпертермії і фізичного навантаження на морфогенез органів імунної, ендокринної і кісткової систем організму» (державний реєстраційний номер 0107U004485).

Матеріали і методи

Дослідження проведене на 270 білих щурах-самцях репродуктивного віку з початковою масою 154,65 ± 5,61 г. Утримання тварин та маніпуляції, які з ними проводили, відповідали Закону України № 3447-ІV від 21.02.06 р. «Про захист тварин від жорстокого поводження», які узгоджуються з положеннями «Європейської конвенції із захисту хребетних тварин, яких використовують для експериментальних і наукових цілей» (Страсбург, 1986) [12]. Тварини були розподілені на 9 груп по 30 тварин в кожній. 1-ша (К) — група інтактних тварин; 2-га — 8-ма — групи тварин, які упродовж 60 діб щодня по 5 годин знаходилися під впливом підвищеної температури у спеціальній термічній камері. 2-га (Е) група знаходилася під впливом температури 44–45 °С (режим екстремальної ХГ). 3-тя (С) група — під впливом температури 42–43 °С (режим ХГ середнього ступеня). 4-та (П) група — під впливом температури 39–41 °С (режим помірної ХГ). 5–6-та групи тварин піддавалися поєднаному впливу екстремального та середнього режимів ХГ на тлі динамічного фізичного навантаження (плавання в басейні 15–20 хвилин); відповідно Е + Н і С + Н. 7–8-й групі на тлі дії екстремального та середнього режимів ХГ уводили передбачуваний коректор — синтетичний препарат метаболічного ряду інозин; відповідно Е + І і С + І. Інозин застосовувався в дозі 20 мг/кг маси тіла внутрішньо­- шлунково 1 раз на добу за 1 годину до перебування тварин в умовах гіпертермії (згідно з рекомендаціями Ю.Р. Риболовлева та Р.С. Риболовлева) [10]; 9-й (І) групі тварин вводився інозин без подальшого поміщення в умови гіпертермії. Тварин виводили з експерименту на 1-шу, 7-му, 15, 30 і 60-ту добу після закінчення сеансів гіпертермії методом декапітації під ефірним наркозом.

Для дослідження ультраструктури мінерального компонента кістки використовували метод рентгеноструктурного аналізу. Кістковий порошок великогомілкової кістки досліджували на апараті ДРОН-2,0 з гоніометричною приставкою ГУР-5. Використовували Кa випромінювання міді з довжиною хвилі 0,1542 нМ; напруга і сила анодного струму становили відповідно 30 кВ і 20 мА. На отриманих дифрактограмах досліджували найбільш виражені дифракційні піки, за кутовим положенням яких розраховували міжплощинні відстані та параметри елементарної комірки кісткового гідроксилапатиту. Крім цього, визначали розміри блоків когерентного розсіювання за рівнянням Селякова — Шерера та розраховували коефіцієнт мікротекстурування за методом співвідношення рефлексів і визначали параметри кристалічної решітки гідроксилапатиту з урахуванням гексагональної сингонії кристалів [6, 9]. Отримані дані обробляли методами варіаційної статистики з використанням пакету програм Statistica 5.11 for Windows.

Результати і обговорення

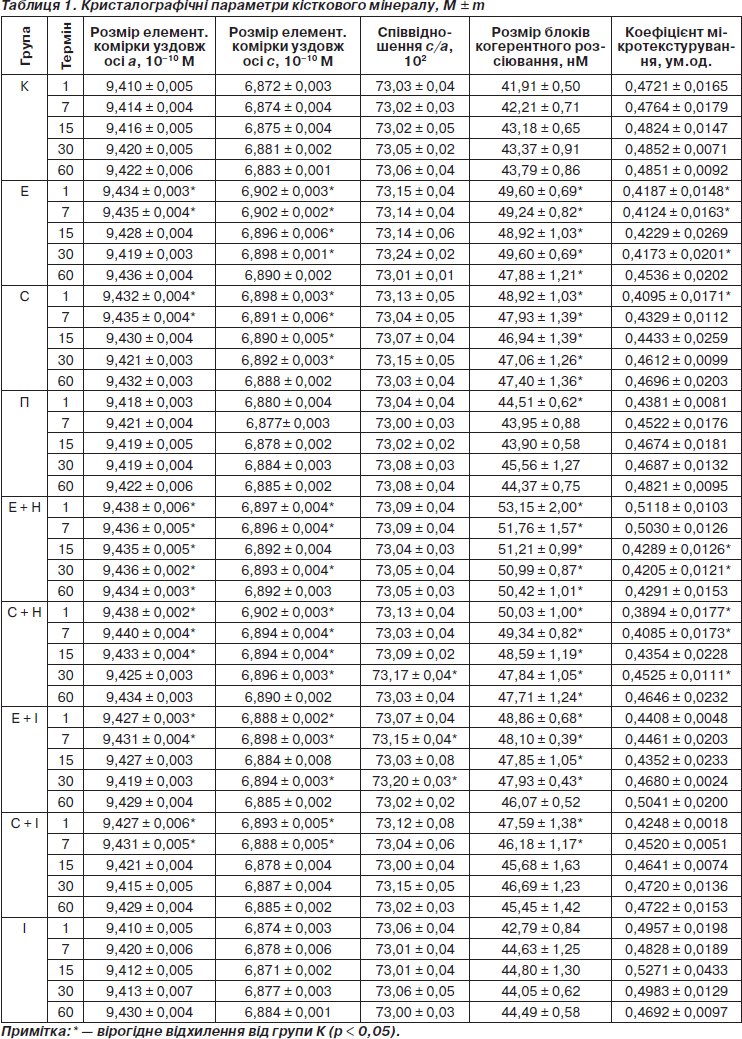

В інтактних тварин у ході спостереження розміри елементарних комірок уздовж осей а і с збільшувалися з 9,410 ± 0,005 М–10 до 9,422 ± 0,006 М–10 і з 6,872 ± 0,003 М–10 до 6,884 ± 0,001 М–10 (табл. 1). Співвідношення параметрів с/а при цьому залишалося практично незмінним і коливалося в межах 73,02–73,06 ґ 102 ум.од., що свідчить про рівновагу між процесами резорбції та кристалізації кісткового мінералу. Розміри блоків когерентного розсіювання при цьому зростали з 41,91 ± 0,50 нМ до 43,79 ± 0,86 нМ, а коефіцієнт мікротекстурування, що свідчить про однорідність орієнтації кристалів у кристалічній решітці, також збільшувався — з 0,4721 ± 0,0165 до 0,4851 ± 0,0092. Отримані дані про ультраструктуру кісткового мінералу у білих щурів репродуктивного віку збігаються з описаними в літературі [5].

Вплив умов ХГ протягом 60 діб супроводжувався де­стабілізацією кристалографічних параметрів кісткового біомінералу, збільшенням ступеня аморфності й зменшенням його загальної обмінної поверхні. Такі відхилення свідчать про дестабілізацію елементарних комірок і їх руйнування. Слід зазначити, що параметри елементарної комірки гідроксилапатиту у тварин, які піддалися впливу ХГ, часто статистично вірогідно відрізнялися від контрольних, незважаючи на те що амплітуда відхилень становила, як правило, лише 0,3–0,4 %. Це пояснюється тим, що саме параметри елементарної комірки зі всієї сукупності досліджуваних кристалографічних показників є найбільш стабільними і їх величина визначає тип мінералу [7]. Статистична вірогідність відмінностей виявлялася за рахунок достатньої високої точності вимірювань і кількості спостережень.

Після впливу екстремальної ХГ розміри елементарних комірок уздовж осей а і с були збільшені на 0,26 і 0,42 %, а співвідношення параметрів с/а — на 0,16 % (р > 0,05). Коефіцієнт мікротекстурування був меншим за контрольні дані на 11,39 %, кристаліти збільшені на 18,34 %. Після впливу ХГ середнього ступеня розміри комірок уздовж осей а і с перевищували показники групи К на 0,23 і 0,37 %, а співвідношення параметрів с/а — на 0,13 % (р > 0,05). Коефіцієнт мікротекстурування був менший за контроль на 13,25 %, а розміри кристалітів зросли на 16,71 %. Дані відхилення подібні за спрямованістю з умовами Е, але в цілому менші за амплітудою.

Нарешті, 60-денний вплив умов групи П також супроводжувався явищами дестабілізації кісткового мінералу, але вираженість їх була значно меншою. Слід відзначити лише вірогідне збільшення кристалітів на 6,19 % та зменшення коефіцієнту мікротекстурування на 7,21 %.

Поєднання ХГ з фізичним навантаженням супроводжувалося посиленням негативних змін в ультраструктурі кісткового мінералу. Комбінація з екстремальним режимом призводила до збільшення розмірів елементарних комірок уздовж осей а і с на 0,29 і 0,37 %. Розміри кристалітів перевищували контрольні значення на 26,81 %, що більше, ніж у групі з ізольованим впливом. Коефіцієнт мікротекстурування при цьому був збільшений на 8,41 % (р > 0,05). Оскільки раніше нами було показано зниження міцності кісток в умовах експерименту, це можна пояснити тим, що з метою підтримки міцності кристали кісткового мінералу шикуються вздовж ліній силового навантаження. За умов комбінації гіпертермії середнього ступеня та фізичного навантаження розміри елементарних комірок уздовж осей а і с перевищували показники контрольної групи на 0,30 і 0,43 %, коефіцієнт мікротекстурування був зменшений на 17,51 %, розміри кристалітів збільшені на 19,36 %.

Застосування під час перебування в умовах ХГ інозину деякою мірою згладжувало негативний вплив умов експерименту. Після впливу умов Е + І розміри елементарних комірок уздовж осей а і с перевищували показники групи К на 0,18 і 0,23 %, розміри кристалітів були збільшені на 16,56 %, а коефіцієнт мікротекстурування зменшений на 6,62 % (р > 0,05), що значно ближче до К, ніж у групі з ізольованим впливом. При комбінації С + І на 1-шу добу реадаптації розміри елементарних комірок уздовж осей а і с перевищували показники групи порівняння на 0,18 і 0,30 %, розміри кристалітів були збільшені на 13,55 %, а коефіцієнт мікротекстурування зменшений на 10,03 % (р > 0,05).

Застосування інозину у тварин без перебування в умовах ХГ не супроводжувалося змінами ультраструктури кісткового біомінералу.

На 60-ту добу реадаптації в групах з ізольованим впливом ХГ спостерігалось відновлення розмірів елементарних комірок, розміри кристалітів були збільшені на 8,23–9,33 %, коефіцієнт мікротекстурування вірогідно не відрізнявся від К, що свідчить про відновлення однорідності орієнтації кристалів у кристалічній решітці.

Процес реадаптації у групах із впливом двох чинників характеризувався стабілізацією елементарних комірок і кристалітів, проте підвищений ступінь аморфності та зниження впорядкованості кристалічної решітки зберігались і були особливо виражені у групі Е + Н, де ступінь упорядкованості кристалічної решітки перевищував дані К на 15,14 %.

Реадаптаційний період у групах із застосуванням інозину під час експериментального впливу характеризувався відновленням всіх показників ультраструктури кісткового мінералу: при комбінації з екстремальним режимом — на 60-ту, а з середнім — на 15-ту добу.

Висновки

Вплив умов ХГ протягом 60 діб супроводжується дестабілізацією елементарних комірок і кристалітів кісткового гідроксилапатиту, збільшенням ступеня його аморфності, а також зниженням впорядкованості кристалічної решітки. Вираженість змін залежала від режиму: максимальні відхилення реєструвалися при Е, мінімальні — при П ХГ.

Порівняно з режимами ізольованої гіпертермії поєднання її з фізичним навантаженням супроводжується подібними за спрямованістю, але більшими за амплітудою відхиленнями.

Внутрішньошлункове застосування інозину в дозуванні 20 мг/кг щодоби згладжує негативний вплив умов експерименту на ультраструктуру кісткового мінералу, ефективність залежала від режиму ХГ: амплітуда відхилень від К в групі С + І була меншою, ніж у групі Е + І.

Після закінчення реадаптаційного періоду у групах з ізольованим впливом ХГ і з поєднанням двох чинників відбулося відновлення розмірів елементарних комірок, однорідності орієнтації кристалів у кристалічній решітці, проте кістковий мінерал все ще характеризувався підвищеним ступенем аморфності та зниженням загальної обмінної поверхні. Реадаптаційний період у групах із застосуванням коректора характеризувався більш швидким і повним відновленням усіх показників ультраструктури кісткового мінералу.


Bibliography



Галимуллин Ф.З., Квашнина С.И. Профессиональные заболевания горнорабочих в угольной промышленности // Проблемы социальной гигиены, здравоохранения и истории медицины. — 2004. — № 4. — С. 21-23.

Кайсаров Г.А., Багирова В.В. Дегенеративно-дистрофические заболевания опорно-двигательного аппарата у лиц, работающих на металлургическом комбинате // Терапевтический архив. — 2004. — № 2. — С. 57-63.

Лузин В.И., Смоленчук С.М. Биомеханические параметры костей белых половозрелых крыс после воздействия различных режимов хронической гипертермии в комбинации с физической нагрузкой и возможным корректором инозином // Український журнал екстремальної медицини імені Г.О. Можаєва. — 2009. — Т. 10, № 3. — С. 87-91.

Лузин В.И. Особенности роста костей скелета белых крыс, подвергшихся воздействию экстремальной хронической гипертермии в сочетании с физической нагрузкой и возможным корректором инозином / В.И. Лузин, С.М. Смоленчук // Україн. морф. альманах. — 2008. — Т. 6, № 3. — С. 52-56.

Лузин В.И., Кучеренко С.Л. Ультраструктура минерала, формирующегося при имплантации в большеберцовую кость керамического гидроксилапатита и воздействии объемно-комбинационных импульсных электромагнитных полей // Український медичний альманах. — 2009. — Т. 12, № 3. — С. 100-103.

Миркин Л.И. Рентгеноструктурный анализ. Индицирование рентгенограмм: справочное руководство / Л.И. Миркин. — М.: Наука, 1981. — 496 с.

Михеев В.И. Рентгенометрический определитель минералов / В.И. Михеев. — М.: Госгеолтехиздат, 1957. — 868 с.

Осинский С.П. Гипертермия в комплексном лечении онкологических больных / С.П. Осинский // Doctor. — 2003. — № 4. — С. 35-37.

Пономарев В.В. Рентгеноструктурные методы исследования в инженерной геологии. — М.: Недра, 1981. — 194 с.

Рыболовлев Ю.Р., Рыболовлев Р.С. Дозирование веществ для млекопитающих по константе биологической активности // Доклады АН СССР. — 1979. — Т. 247, № 6, — С. 1513-1516.

Смоленчук С.М. Особенности макроэлементного состава костей скелета белых крыс, подвергшихся воздействию различных режимов хронической гипертермии в сочетании с физической нагрузкой и возможным корректором инозином // Україн. мед. альманах. — 2009. — Т. 12, № 1. — С. 164-167.

European convention for the protection of vertebrate animals used for experimental and other scientific purpose: Council of Europe 18.03.1986. — Strasbourg, 1986. — 52 p.

Similar articles

Характеристика биологической деградации керамического гидроксиапатита, имплантированного в костный дефект, по данным рентгеноструктурного анализа
Authors: Лузин В.И., Петросянц С.В., Грек О.А., Бережной Е.П., Астраханцев Д.А. - ГУ «Луганский государственный медицинский университет»
"Тrauma" Том 15, №2, 2014
Date: 2014.06.04
Categories: Traumatology and orthopedics
Sections: Clinical researches
Хімічний склад регенерату кісткової тканини, що формується в місці дефекту на тлі стрептозотоцинового діабету
Authors: Івченко А.В., Лузін В.І., Чистолінова Л.І., Єрьомін А.В., Рикова Ю.О., Скоробогатов А.М. Кафедра анатомії людини, кафедра ортопедії і травматології, ДЗ «Луганський державний медичний університет»
"Тrauma" Том 13, №4, 2012
Date: 2013.02.19
Categories: Traumatology and orthopedics
Sections: Clinical researches
Authors: Івченко А.В., Кафедра анатомії людини, кафедра ортопедії і травматології, Луганський державний медичний університет
"Тrauma" Том 13, №1, 2012
Date: 2012.05.03
Categories: Traumatology and orthopedics
Authors: Хижняк А.А., Ніконов В.В., Курсов С.В., Михневич К.Г., Скоропліт С.М., Харківський національний медичний університет, Харківська медична академія післядипломної освіти
"Emergency medicine" 4(29) 2010
Date: 2010.09.29
Categories: Family medicine/Therapy, Medicine of emergency

Back to issue
