"Тrauma" Том 23, №1, 2022

Back to issue

Mathematical modeling as a tool for studying pelvic girdle muscle function in dysplastic coxarthrosis

Authors: Тяжелов А.А. (1), Карпінський М.Ю. (1), Юрченко Д.А. (2), Карпінська О.Д. (1), Гончарова Л.Є. (2)
(1) — ДУ «Інститут патології хребта та суглобів ім. проф. М.І. Ситенка НАМН України», м. Харків, Україна
(2) — Донецький національний медичний університет МОЗ України, м. Лиман, Україна

Categories: Traumatology and orthopedics

Sections: Clinical researches

print version


Summary

Актуальність. Диспластичний коксартроз у дорослих пацієнтів характеризується зміною геометричних параметрів, проксимального відділу стегнової кістки, вертлюжної западини та їх співвідношень. При зміненні геометричних параметрів кульшового суглоба змінюються кути прикріплення м’язів та плечі їх сил, що обумовлює особливості роботи м’язів тазового пояса. Мета роботи — обґрунтування та побудова математичної моделі роботи м’язів тазового пояса при диспластичному коксартрозі. Матеріали та методи. В основу будови моделі роботи м’язів тазового пояса при диспластичному коксартрозі було покладено базову фізичну модель таза та нижньої кінцівки. Зміну параметрів кульшового суглоба виконували згідно з даними проведеної раніше рентгенометрії 49 кульшових суглобів дорослих пацієнтів із диспластичним кокс-
артрозом. Для кожного з м’язів було визначено параметри його роботи та його внесок у збереження горизонтальної рівноваги таза, складено рівняння рівноваги моментів сил м’язів тазового пояса та проаналізовано роботу всіх м’язів тазового пояса, зазначених у моделі. Результати. Кожен із м’язів, що забезпечують горизонтальну рівновагу таза, у нормі (при вазі пацієнта 80 кг) розвиває силу, що становить близько половини своєї максимально можливої сили, тобто всі м’язи працюють як мінімум із дворазовим запасом міцності. Збільшення ваги пацієнта на 20–25 % (до 100 кг і більше) помітно погіршує ефективність роботи м’язів. Вони змушені задіяти понад 70–80 % своєї абсолютної сили, що різко знижує їх витривалість та ефективність роботи. При легкому ступені дисплазії (1-й тип за Crowe) кожен з аналізованих м’язів розвиває силу, лише на третину менше її абсолютних значень. Збільшення ваги пацієнта на 20 % вимагає від кожного з м’язів майже максимальних зусиль. А подальше збільшення ваги потребує сили, що перевищує можливості м’яза. При тяжкому ступені дисплазії кульшового суглоба (3-й тип за Crowe) м’язи не в змозі впоратися з роботою зі збереження горизонтальної рівноваги таза. Пацієнти змушені будуть користуватися додатковою опорою або застосовувати пристосувальні механізми для полегшення пересування. Висновки. Розроблена нами математична модель роботи м’язів тазового пояса при дисплазії кульшового суглоба відображає клінічні прояви диспластичного коксартрозу та дозволяє вивчати особливості роботи м’язів тазового пояса до та після ендопротезування диспластичного кульшового суглоба. Зміна геометричних параметрів кульшового суглоба призводить до порушення функції м’язів тазового пояса та зменшує ефективність роботи абдукційного механізму. Найбільш значущий негативний вплив на роботу м’язів тазового пояса мають геометричні зміни кульшового суглоба, які збільшують момент сили гравітації та зменшують момент сили м’язів-абдук-торів. Корекція зазначених параметрів при ендопротезуванні кульшового суглоба покращує біомеханічні умови роботи м’язів тазового пояса і підвищує ефективність абдукційного механізму. Отримані результати показали, яким чином диспластичні зміни кульшового суглоба негативно впливають на роботу м’язів тазового пояса, довели, що найважливішими факторами ефективної роботи абдукційного механізму є сила м’язів та вага пацієнта. І саме ці фактори мають критичний вплив на роботу м’язів тазового пояса щодо збереження горизонтальної рівноваги таза.

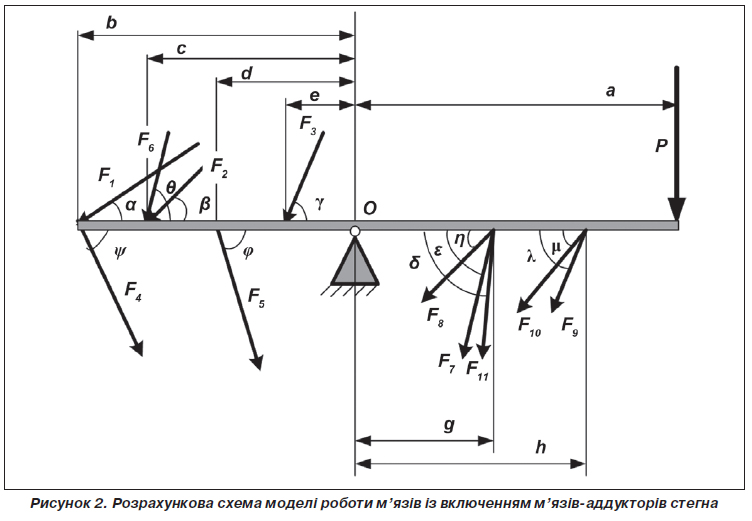

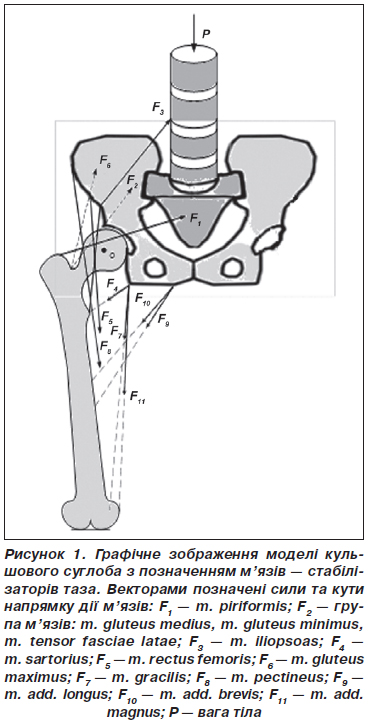

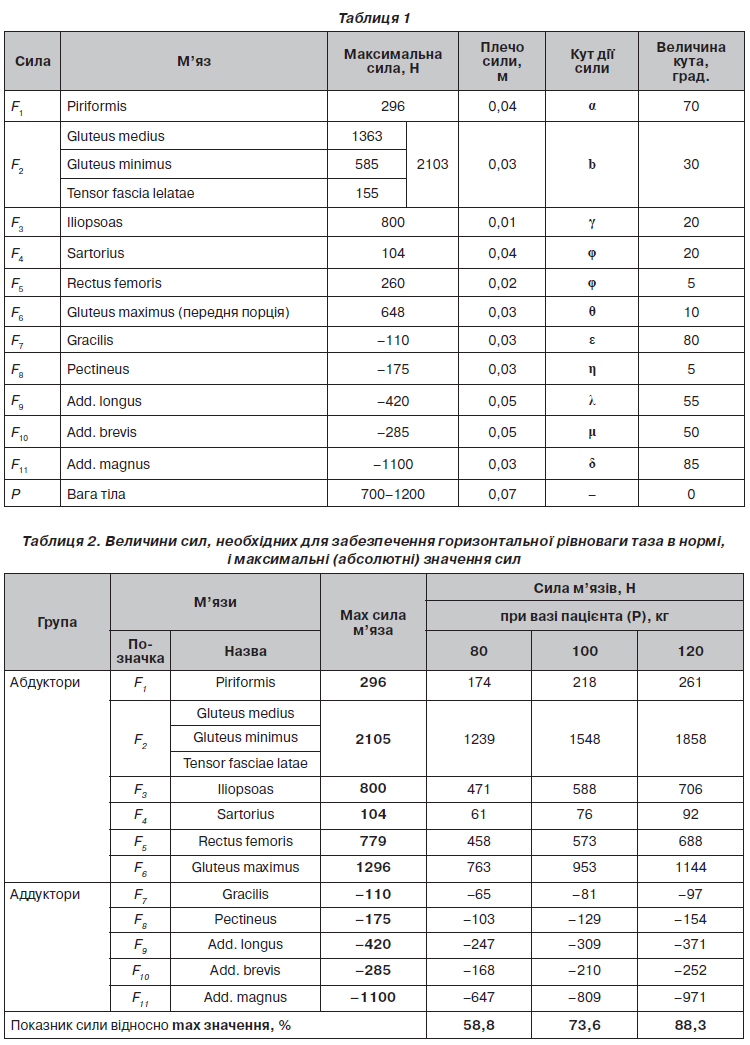

Background. Dysplastic coxarthrosis in adult patients is characterized by changes in geometric parameters, proximal femur, acetabulum and their ratios. When changing the geometric parameters of the hip joint, the angles of muscles attachment and their moment arms change too, which determines the peculiarities of the pelvic girdle muscle functioning. The purpose of the work: substantiation and construction of a mathematical model of pelvic girdle muscles in dysplastic coxarthrosis. Materials and methods. The basic physical model of the pelvis and lower extremity was created to simulate the work of pelvic girdle muscles in dysplastic coxarthrosis. A change in the hip joint parameters was performed according to the data of previous radiography of 49 hip joints of adult patients with dysplastic coxarthrosis. For each of the muscles, the parameters of its work and its contribution into maintaining the horizontal balance of the pelvis were determined, the equation of a balance of moment arms of pelvic girdle muscles was compiled and the work of all pelvic girdle muscles specified in the model was analyzed. Results. Each of the muscles that ensure the horizontal ba-

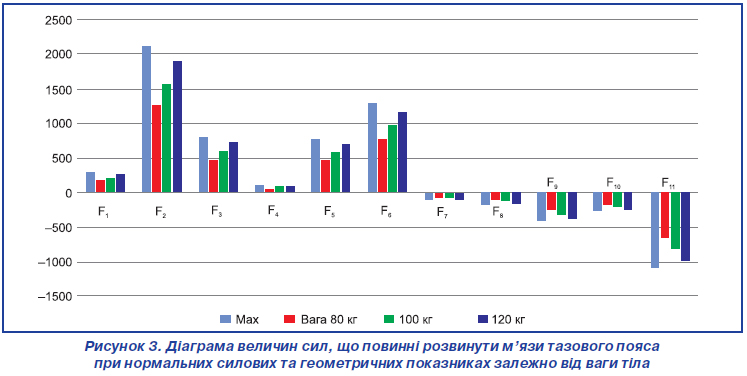

lance of the pelvis, normally (at a patient’s weight of 80 kg) develops

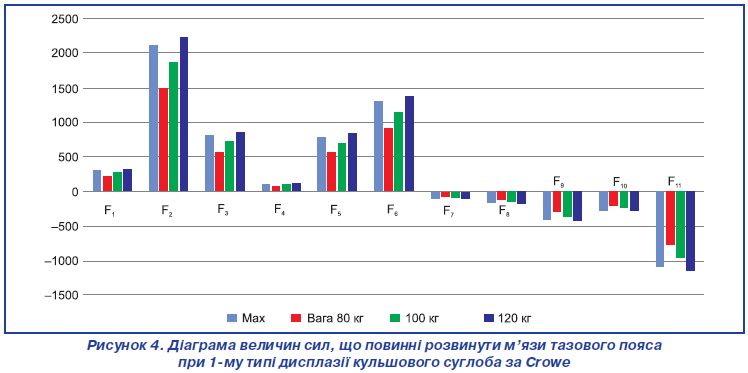

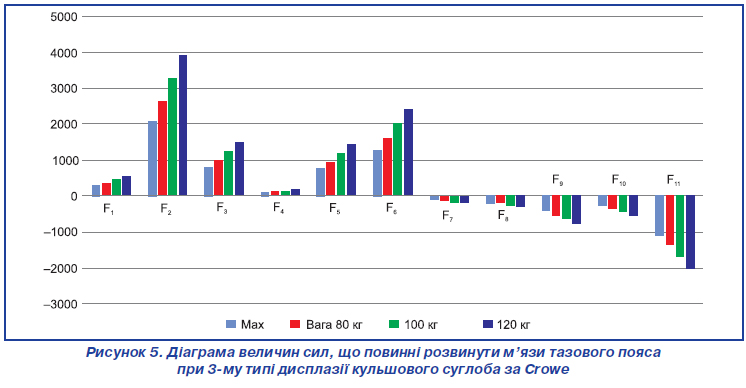

an effort that is about half of its maximum possible strength, i.e. all muscles work with at least twice the margin of safety. Increasing the patient’s weight by 20–25 % (up to 100 kg or more) significantly impairs muscle performance. They are forced to use more than 70–80 % of their absolute strength, which dramatically reduces their endurance and efficiency. In mild dysplasia (Crowe type 1), each of the analyzed muscles develops effort that is only a third less than its absolute values. Increasing the patient’s weight by 20 % requires almost maximum efforts from all muscles. And further weight gain requires efforts that exceed the capabilities of the muscle. In severe hip dysplasia (Crowe type 3), the muscles are unable to cope with maintaining the horizontal balance of the pelvis. Patients will be forced to use additional support or adaptive mechanisms to facilitate movement. Conclusions. The mathematical model of pelvic girdle muscle in hip dysplasia developed by us reflects the clinical manifestations of dysplastic coxarthrosis and allows studying the peculiarities of pelvic girdle muscle function before and after arthroplasty of a dysplastic hip. Changing the geometric parameters of the hip joint leads to dysfunction of the pelvic girdle muscles and reduces the efficiency of the abduction mechanism. Geometric changes in the hip joint have the most significant negative impact on the work of the pelvic girdle muscles that increase the moment arm of gravity and reduce the moment arm of the abductor muscles. Correction of these parameters in hip arthroplasty improves the biomechanical conditions of the pelvic girdle muscles and increases the efficiency of the abduction mechanism. The results showed how dysplastic changes in the hip joint negatively affect the work of the pelvic girdle muscles, proved that the most important factors in the effective operation of the abduction mechanism are muscle strength and weight of the patient. And it is these factors that have a critical impact on the work of the pelvic girdle muscles in terms of maintaining the horizontal balance of the pelvis.


Keywords

диспластичний коксартроз; м’язи тазового пояса; кульшовий суглоб

dysplastic coxarthrosis; pelvic girdle muscles; hip joint


For the full article you need to subscribe to the magazine.


Bibliography

1. Flecher X. Evaluation of the hip center in total hip arthroplasty for old developmental dysplasia. J. Arthroplasty. 2008. Vol. 23. № 8. P. 1189-1196. DOI: 10.1016/j.arth.2007.10.008.
2. Ganz R., Leunig M. Morphological variations of residual hip dysplasia in the adult. Hip Int. 2008. Vol. 17. Suppl. 5. P. 22-28. Doi: 10.1177/112070000701705S04.
3. Emrah Kovalak, Hanife Özdemir, Cenk Ermutlu, Abdullah Obut. Assessment of hip abductors by MRI after total hip arthroplasty and effect of fatty atrophy on functional outcome. Acta Orthop. Traumatol. Turc. 2018 May. 52(3). Р. 196-200. doi: 10.1016/j.aott.2017.10.005.
4. Yang S., Cui Q. Total hip arthroplasty in developmental dysplasia of the hip: Review of anatomy, techniques and outcomes. World J. Orthop. 2012. Vol. 3. № 5. P. 42-48. DOI: 10.5312/wjo.v3.i5.42.
5. Meyer C.A.G., Wesseling M., Corten K., Nieuwenhuys A., Monari D., Simon J.-P., Jonkers I., Desloovere K. Hip movement pathomechanics of patients with hip osteoarthritis aim at reducing hip joint loading on the osteoarthritic side. Gait Posture. 2018 Jan. 59. Р. 11-17. doi: 10.1016/j.gaitpost.2017.09.020.
6. Levin S., de Solórzano S.L., Scarr G. The significance of closed kinematic chains to biological movement and dynamic stability. J. Bodyw. Mov. Ther. 2017. Vol. 21. № 3. P. 664-672. DOI: 10.1016/j.jbmt.2017.03.012.
7. Тяжелов А., Карпинский М.Ю., Карпинская Е.Д., Гончарова Л.Д., Климовицкий Р.В. Моделирование работы мышц тазового пояса после эндопротезирования тазобедренного сустава при различной величине общего бедренного офсета. Травма. 2017. Т. 18. № 6. С. 133-141. DOI: 10.22141/1608-1706.6.18.2017.121191.
8. Crowe J.F., Mani V.J., Ranawat S. Total hip replacement in congenital dislocation and dysplasia of the hip. J. Bone Joint Surg. Am. 1979. 61(1). Р. 15-23. PMID: 365863.
9. Carhart M.R. Biomechanical Analysis of Compensatory Stepping: Implications for Paraplegics Standing Via FNS, PhD. Dissertation, Arizona State University, 2000.
10. Тяжелов А.А., Карпинская Е.Д., Гончарова Л.Д., Климовицкий Ф.В. Особенности работы абдукционного механизма до и после тотального эндопротезирования тазобедренного сустава. Мир медицины и биологии. 2020. № 3(73). С. 134-139. DOI: 10.26724/2079-8334-2020-3-73-134-139.
11. Ong K.L., Manley M.T., Nevelos J., Greene K. Review: biomechanical issues in total hip replacement. Surg. Technol. Int. 2012. Dec. 22. Р. 222-8. PMID: 23023572.
12. Takabayashi I.T., Kubo E.M. Evaluation of factors that affect hip moment impulse during gait: A systematic review. Gait Posture. 2018 Mar. 61. Р. 488-492. doi: 10.1016/j.gaitpost.2018.02.017.
13. Tsai T., Dimitriou D., Li G., Kwon Y. Does total hip arthroplasty restore native hip anatomy? Three-dimensional reconstruction analysis. International Orthopaedics. 2014. 38(8). Р. 1577-1583. doi: 10.1007/s00264-014-2401-3.
