Діагностика розтягнення (розривів зв’язок) гомілковостопного суглоба в дітей із урахуванням комп’ютерного моделювання

Authors: Шимон В.М., Шармазанова О.П., Агій В.І. — Ужгородський національний університет, кафедра загальної хірургії з курсами травматології, оперативної хірургії та судової медицини
Інститут травми, м. Ужгород

Categories: Traumatology and orthopedics

Sections: Manuals

print version


Summary

У даній роботі надано результати дослідження напружено-деформованого стану зв’язок гомілковостопного суглоба. У роботі були розглянуті дві розрахункові схеми, що описують геометричні моделі, які містять різні зв’язки. Дане дослідження проводилося за допомогою методу кінцевих елементів.

В данной работе представлены результаты исследования напряженно-деформированного состояния связок голеностопного сустава. В работе были рассмотрены две расчетные схемы, описывающие геометрические модели, которые содержат различные связки. Данное исследование проводилось с помощью метода конечных элементов.

This article presents the results of the study on stress-strain state of ankle ligaments. Two analytical diagrams that describe geometric models containing various ligaments have been considered in the paper. This study was conducted using the finite element method.


Keywords

напружено-деформований стан, зв’язковий апарат гомілковостопного суглоба, кінцево-елементна модель, еквівалентні напруження.

напряженно-деформированное состояние, связочный аппарат голеностопного сустава, конечно-элементная модель, эквивалентные напряжения.

stress-strain state, ankle ligaments, finite element model, equivalent stresses.

Статья опубликована на с. 60-63



Вступ

Пошкодження зв’язків гомілковостопного суглоба в дітей дуже часто діагностують із похибками. Тому нами розроблено новий напрямок у діагностиці ушкоджень зв’язок гомілковостопного суглоба за допомогою математичного моделювання.
При несприятливих зовнішніх навантаженнях зв’язки суглобів можуть розтягуватися. У життєдіяльності людини дані розтягування відбуваються з великими та середніми суглобами: тазостегновими, плечовими, зап’ястними, колінними та ін. Але найчастіше дані розтягування спостерігаються в гомілковостопних суглобах.
Така частота травматичних розтягнень викликана особливостями анатомічної будови гомілковостопного суглоба і виконуваних ним функцій.
Упровадження комп’ютерної інженерії в медичну практику дозволяє більш фундаментально дослідити механічну поведінку біосистеми, а саме зв’язок гомілковостопного суглоба. Таким чином, використання створених комп’ютерних моделей суглобів може дати оцінку рівня напружень, що виникають в елементах біосистеми, а також дати змогу отримати картину розподілу напружень із характерними зонами, в яких досягаються максимальні значення напружень.
Метою даної роботи є аналіз напружено-деформованого стану зв’язок гомілковостопного суглоба шляхом дослідження на основі застосування комп’ютерної моделі гомілковостопного суглоба людини за допомогою методу кінцевих елементів [1–4].

Постановка задачі

З розвитком і зростанням популярності екстремальних видів спорту зріс і рівень дитячого травматизму, оскільки батьки з більш раннього віку залучають дітей до спорту. За даними вітчизняних і зарубіжних авторів [5–7], у травмпункт щорічно звертаються до 10–20 % дітей із травмами гомілковостопного суглоба, 70–75 % постраждалих мають травми зв’язкового апарату [6, 8].
Таким чином, пошкодження зв’язкового апарату гомілковостопного суглоба в дітей є однією з найскладніших і невирішених проблем травматології та ортопедії. На сьогодні відсутня єдина програма з діагностики та тактики лікування дітей із травмами зв’язок гомілковостопного суглоба. До того ж у літературі недостатньо робіт, що присвячені діагностиці та лікуванню ушкоджень зв’язок гомілковостопного суглоба в дітей та підлітків.
Завдяки процесу інтеграції комп’ютерної інженерії в медичну практику шляхом створення тривимірних геометричних моделей стало можливим описання різних ділянок і сегментів людського скелета, розуміння фундаментальної основи механічної поведінки, що, у свою чергу, дає змогу правильно діагностувати травму та розробити методи лікування людини.

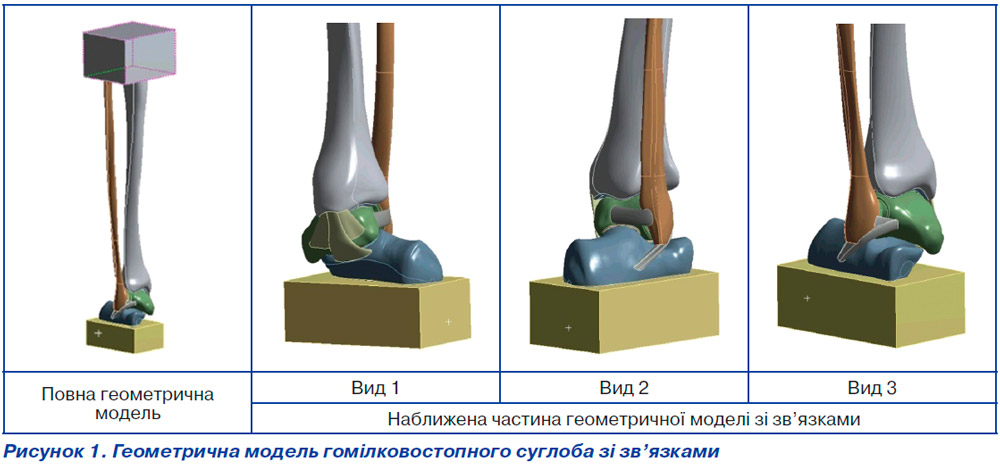

Таким чином, із метою проведення даних досліджень була побудована тривимірна геометрична модель гомілковостопного суглоба зі зв’язками. На рис. 1 представлено геометричну тривимірну модель гомілковостопного суглоба. Побудована модель включала: великогомілкову, малогомілкову, таранну та п’яткову кістки, а також задню та передню таранно-малогомілкові, п’ятково-малогомілкові зв’язки, передній і задній великогомілково-таранні пучки, великогомілково-п’ятковий пучок, межкісткові хрящі. Також модель була доповнена двома додатковими елементами — верхньою та нижньою опорами, що були додані для коректного прикладання закріплення. Геометрична модель була побудована в програмному пакеті SolidWorks [9], далі експортувалася в комплекс Ansys Workbench [10], в якому виконувалася побудова кінцево-елементних моделей призначенням відповідних властивостей матеріалів і додатком навантаження і зовнішніх обмежень.
Далі для дослідження геометрична модель була істотно спрощена, оскільки було прийнято рішення почергово навантажувати сторони ноги для почергового дослідження зв’язок. Оскільки зв’язки за своєю природою працюють на розтягнення, то здійснювати навантаження повної моделі таким чином, щоб усі зв’язки працювали на розтягнення, моделюючи вивих гомілковостопного суглоба, не представляється можливим. Відповідно, у результаті таких спрощень були отримані дві розрахункові схеми. Перша розрахункова схема включала в себе великогомілкову кістку, а також передній і задній великогомілково-таранні пучки, великогомілково-п’ятковий пучок. Друга розрахункова схема включала всі інші зв’язки: передню та задню таранно-малогомілкову, п’ятково-малогомілкову зв’язки та малогомілкову кістку. На рис. 2 представлено геометричні моделі для дослідження зв’язок двох розрахункових схем.
Необхідність побудови повної моделі була обумовлена тим, щоб відповідним чином домогтися максимально точного повторення форми самих зв’язок і профілю зони контакту з кістками. Далі після отримання відповідних форм і профілів, як було сказано вище, модель була максимально спрощена.

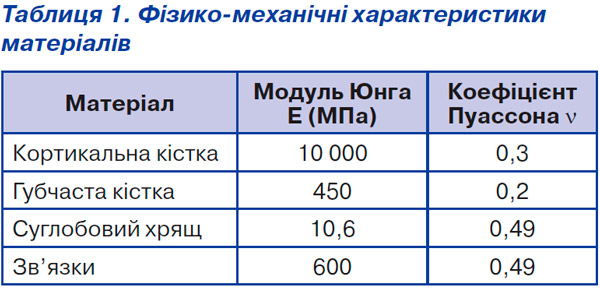

У процесі моделювання необхідно зазначити таке: властивості матеріалів людських тканин мають значний діапазон розбіжності. У табл. 1 наведено фізико-механічні характеристики елементів досліджуваної моделі гомілковостопного суглоба [11–18].
У побудованих кінцево-елементних моделях застосовувалися елементи двох типів: SOLID186 (20-вузловий кубічний елемент) і SOLID187 (10-вузловий тет–раедр). Звичайно кінцево-елементна модель є комбінованою, у ній використовуються елементи двох типів, що дозволяють апроксимувати точну форму елементів досліджуваної моделі, а також дають високу апроксимацію компонент напружено-деформованого стану.

Дослідження напружено-деформованого стану зв’язок гомілковостопного суглоба людини

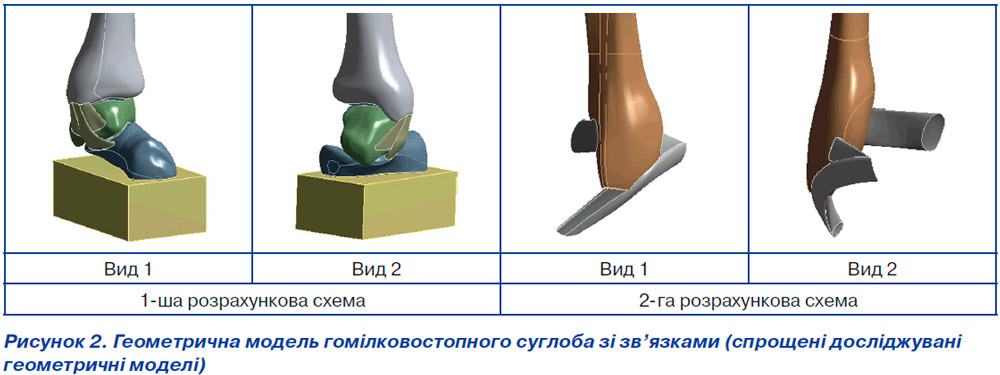

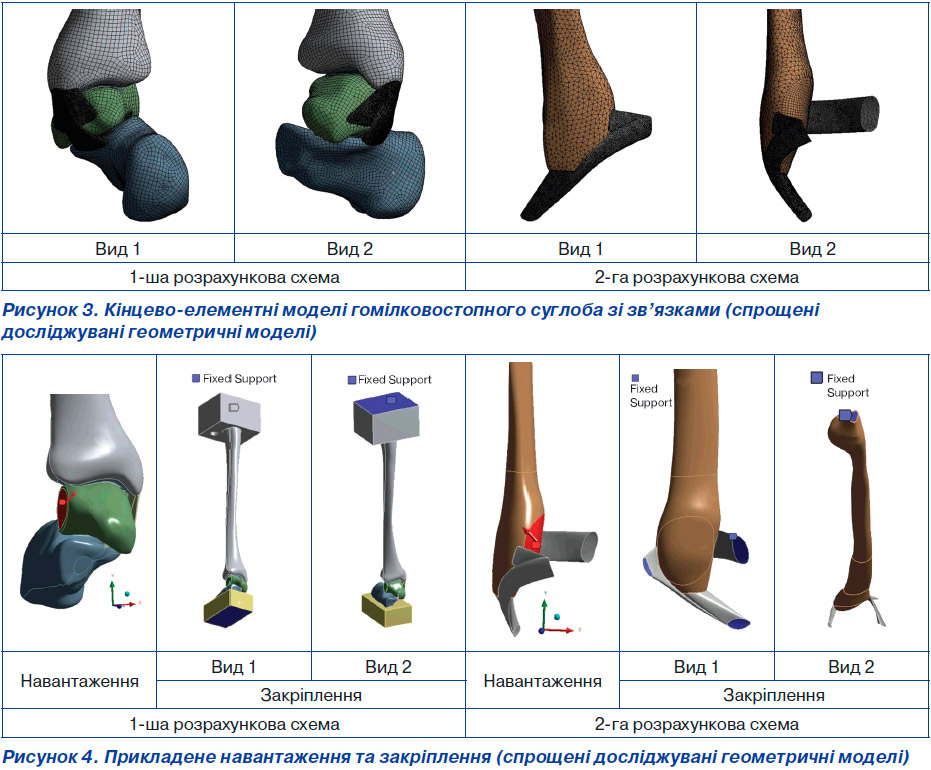

Як було зазначено вище, у дослідженні розглядалися дві розрахункові схеми (рис. 2). Побудовані кінцево-елементні моделі налічували близько 325 тис. елементів для першої розрахункової схеми і 220 тис. елементів — для другої. На рис. 3 представлено кінцево-елементні моделі для двох розрахункових схем.

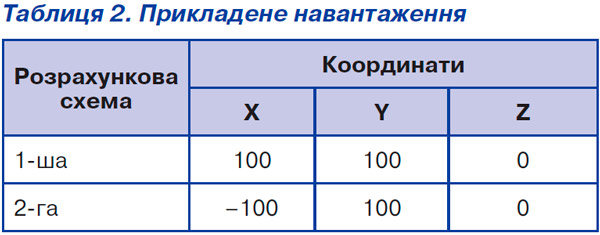

У даній роботі як навантаження прикладалися сили таким чином, щоб змоделювати вивих гомілковостопного суглоба в різні боки. У результаті прикладена сила розкладалася по осьовим компонентам. Величина прикладеного навантаження вибиралася відповідним чином — так, щоб прикладене навантаження перевищувало вагу людини. У підсумку отримана картина розподілу напружень має явно виражені зони з максимальними значеннями. У табл. 2 наведено розкладання сили по компонентах у декартовій системі координат для двох розрахункових схем.
На рис. 4 представлені навантаження та закріплення досліджуваних моделей зв’язок гомілковостопного суглоба для двох розрахункових схем.

Результати численних досліджень напружено-деформованого стану зв’язок гомілковостопного суглоба людини

У результаті проведених досліджень були отримані поля розподілу еквівалентних напружень у зв’язках гомілковостопного суглоба. До того ж проводився аналіз отриманих полів, що полягав у визначенні та розгляді зон із максимальними значеннями та визначенні їх місцезнаходження по довжині зв’язки.
